Как выбрать паровой котёл для промышленной котельной?

Паровой котёл для промышленной котельной — это агрегат, который вырабатывает насыщенный или перегретый пар для технологии и теплоснабжения, чтобы закрыть нагрузку в т/ч при заданном давлении и топливе. Выбор начинают с паропроизводительности, рабочего давления, температуры пара и вида топлива. Марку смотрят после этих четырёх пунктов, а не вместо них.

Ориентир по линейкам завода БийскКотлоСтрой в Бийске: 1 т/ч — серия Е; газ и мазут от 4 т/ч — чаще ДЕ; смена топлива и запас по диапазону — ДКВр; уголь — КЕ или ДКВр в твёрдотопливном исполнении. Диапазон паровых котлов завода — от 1 до 25 т/ч, давление по каталогу ориентир 0,8-24 атм. Поставки идут по РФ и СНГ; монтаж и ПНР считают по проекту площадки, а не «в среднем по отрасли».

Содержание

1. Какие исходные данные нужны до выбора модели
2. Паропроизводительность, давление и температура пара: как не ошибиться с запасом
3. Топливо задаёт топку: газ, жидкое, уголь и отходы
4. Какую серию смотреть: Е, ДЕ, ДКВр, КЕ
5. ХВО, деаэрация, экономайзер и тягодутье — что идёт в котельную, а не «в котёл»
6. Когда паровой котёл можно перевести в водогрейный режим
7. Чек-лист ТЗ на поставку парового котла
8. Частые вопросы

Какие исходные данные нужны до выбора модели

Исходные данные для выбора парового котла — это карта потребителей, параметры пара, режим работы и ограничения площадки, а не желаемая марка. Без этой четвёрки сравнение коммерческих предложений бессмысленно: одно и то же число «т/ч» закрывает разные задачи.

Сначала фиксируют, куда идёт пар. Технология (варка, сушка, стерилизация, прессы) требует стабильного давления на коллекторе. Отопление и ГВС через пароводяные теплообменники дают другую суточную кривую: ночью нагрузка падает, утром скачет. Если в ТЗ написано только «нужен паровой котёл», поставщик не видит ни пика смены, ни холостого хода ночи.

Второй блок — параметры пара у потребителя, а не «как в соседнем цехе». Нужен насыщенный пар или перегретый? Какое давление на коллекторе и какое — у самой дальней точки с учётом потерь? Какая температура питательной воды? Эти цифры задают серию жёстче, чем привычное имя котла.

Третий блок — режим. Круглосуточная работа, смены, сезонный пик, резерв N+1. От режима зависят горелка, автоматика, число агрегатов и даже тип здания: стационарная котельная или блочно-модульная. Один котёл «с запасом на все случаи» часто хуже двух меньших: на малой нагрузке растёт расход топлива и тактовый режим.

Четвёртый блок — площадка. Габариты проёмов, фундамент, дымовая труба, электролимиты, качество сырой воды, подъезд блока, климат. Для площадок в Алтайском крае и за Уралом смотрят фактическую изоляцию сетей и пик января, а не «среднюю зиму европейской части». Производство котлов — в Бийске, поставка — по РФ и СНГ; условия монтажа всё равно считает проект конкретной площадки.

Этот материал не заменяет проект котельной и нормы на сосуды, работающие под давлением. Цифры паспорта сверяют с карточкой модели перед договором.

Паропроизводительность, давление и температура пара: как не ошибиться с запасом

Паропроизводительность считают по сумме потребителей плюс потери, а запас закладывают в схему резерва, а не раздувая один котёл «на глаз». Ошибка «взять на 50% больше» даёт такты горелки и падение КПД на частичной нагрузке. Ошибка «взять впритык» вылезает в пик смены.

Считают часовой расход пара по точкам, затем пик и средний режим. Пик января и средний зимний день — разные цифры. Для технологии смотрят одновременность: если три автоклава не стартуют вместе, котёл не обязан закрывать сумму трёх максимумов. Если стартуют вместе — обязаны.

Давление выбирают по самому требовательному потребителю и по потерям на трассе, а не «с запасом на всякий случай до 2,3 МПа». Лишнее давление удорожает арматуру, трубы и режим сепарации. Недостаток давления на дальней точке не лечится «чуть поддать газу»: упираетесь в паспорт котла.

Температура пара разделяет насыщенный и перегретый контур. Насыщенный пар типичен для пищевки, прачечных, стерилизации. Перегрев нужен там, где по технологии задана температура выше насыщения при данном давлении. На линейках завода ориентиры такие: Е-1,0-0,9 даёт насыщенный пар 170 °C при 0,8 МПа; ДЕ — до 380 °C при 1,3-2,3 МПа; ДКВр — насыщенный от 194 °C и перегретый до 440 °C при 1,3-3,9 МПа; КЕ — до 350 °C при 1,3-2,3 МПа. Это паспортные потолки серий, не обещание любой температуры на любой модели.

Запас 10-15% из чужих «гидов 2025» не копируют слепо. Запас считают тепловой схемой: потери, продувка, неодновременность, резервный агрегат. Если нужен резерв, его обычно делают вторым котлом (N+1), а не одним агрегатом на 200% пика.

Топливо задаёт топку: газ, жидкое, уголь и отходы

Топливо задаёт топку и серию раньше, чем «удобная мощность в прайсе». Один и тот же котёл не работает поочерёдно на угле и газе без смены топочной схемы. Это прямое ограничение с FAQ завода, а не «гибкость горелки».

Газ и жидкое топливо (мазут, дизель) ведут к газомазутным исполнениям: Е-1,0-0,9ГМ на 1 т/ч, ДЕ на 4-25 т/ч, ДКВр в газомазутном исполнении. Уголь, торф, лузга, древесные отходы — к КЕ и к ДКВр в твёрдотопливном исполнении, плюс угольный Е-1,0-0,9Р на 1 т/ч с ручной топкой. Если газ появится через два года, это закладывают в стратегию заранее: либо замена топки по проекту, либо другая серия. Обещать «универсальный котёл на все виды топлива сразу» нельзя.

Качество топлива тоже входит в ТЗ. Для газа — давление и калорийность на вводе. Для мазута — разогрев, фильтры, вязкость. Для угля — фракция, влажность, зольность, склад и золоудаление. Топка ТШПм и ручная топка — разные режимы персонала. Если в штате нет круглосуточных кочегаров, ручной Е-1,0-0,9Р может быть формально дешевле в закупке и дороже в эксплуатации.

Смена топлива на уже купленном котле — отдельный проект, а не переключение тумблера. ДКВр как серия как раз закрывает сценарий «сегодня газ, завтра уголь» за счёт смены топочного устройства, но это не мгновенная операция и не повод игнорировать ХВО и тягодутье под новый вид топлива.

Какую серию смотреть: Е, ДЕ, ДКВр, КЕ

Серию парового котла выбирают по топливу и диапазону т/ч: Е — 1 т/ч, ДЕ — газ/мазут 4-25 т/ч, ДКВр — универсальное топливо 2,5-20 т/ч, КЕ — уголь 2,5-25 т/ч. Ниже — рабочая сетка, а не рейтинг «что лучше».

Таблица нужна, чтобы сопоставить топливо, диапазон и типовой сценарий. Цифры — ориентир карточек завода на дату сбора ТЗ; перед договором сверяют паспорт модели.

Серия	Топливо	Производительность	Давление (ориентир)	Когда брать
Е-1,0-0,9	ГМ: газ, мазут, дизель; Р: каменный и бурый уголь	1 т/ч	0,8 МПа	Малая паровая нагрузка одним блоком
ДЕ	Газ, жидкое	4 / 6,5 / 10 / 16 / 25 т/ч	1,3-2,3 МПа	Стабильный газ/мазут, без смены на уголь
ДКВр	Газ, мазут, уголь, отходы, торф, лузга	2,5-20 т/ч	1,3-3,9 МПа	Смена топлива, перегрев, запас по конструкции
КЕ	Каменный и бурый уголь	2,5-25 т/ч	1,3-2,3 МПа	Уголь как основное топливо

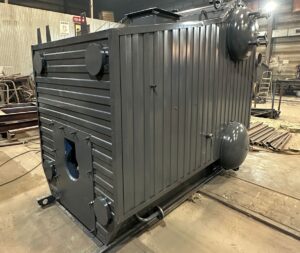

Е-1,0-0,9 закрывает малую нагрузку: пищевые участки, прачечные, вспомогательный пар. Потолок 1 т/ч не растягивается «двумя горелками». Плюсы и минусы модели разобраны отдельно: преимущества и недостатки котла Е-1,0-0,9.

ДЕ берут, когда топливо — газ или жидкое, а производительность от 4 т/ч. Это двухбарабанный экранированный котёл газомазутной линейки. Нюансы именно серии ДЕ — в уже опубликованном материале как выбрать паровой котёл ДЕ. Здесь ДЕ не пересказываем: это одна из клеток общей сетки.

ДКВр смотрят, если топливо может смениться, нужен перегрев выше типичного ДЕ или важна ремонтопригодность конвективного пучка. При одинаковых т/ч ДЕ и ДКВр — разные машины по топке и компоновке. Сравнительная характеристика — в статье ДКВр или ДЕ. Короткая новость 2022 года на сайте эту тему только обозначает, не закрывает.

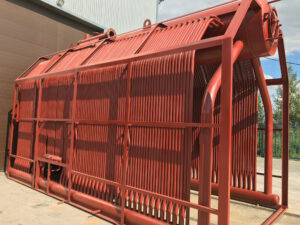

КЕ — угольная ветка 2,5-25 т/ч. Её не подменяют газомазутным ДЕ «пока уголь закончится». Если в регионе нет магистрального газа, честнее считать КЕ или ДКВр на твёрдом топливе, чем обещать перевод «потом как-нибудь».

Устройство циркуляции на примере ДЕ — в разборе принципа работы парового котла ДЕ. Его читают после выбора серии, а не вместо теплового баланса.

ХВО, деаэрация, экономайзер и тягодутье — что идёт в котельную, а не «в котёл»

ХВО, деаэратор, экономайзер и тягодутьевые машины входят в состав котельной, а не «в цену котла по умолчанию». Путать комплект поставки котла и комплект котельной — типичная дыра в ТЗ.

Питательная вода задаёт срок поверхностей нагрева. Жёсткость, кислород, железо, нефтепродукты бьют по трубам независимо от серии. Деаэратор атмосферный и химводоочистка считают по расходу питательной воды и продувки, а не «как у прошлого котла». Если вода сырая, сначала схема ХВО, потом выбор экономайзера: чугунный ЭБ и стальной БВЭС закрывают разные температуры уходящих газов и разную химию.

Экономайзер повышает использование тепла уходящих газов и снижает расход топлива. Его можно заложить сразу или позже, но «позже» часто значит: нет места, нет фундамента, нет согласования газохода. Зачем он нужен и чем чугун отличается от стали — в статье что такое экономайзер в котельной.

Тягодутье — вентиляторы ВДН и дымососы ДН — подбирают по сопротивлению газового тракта котла, экономайзера, золоуловителя и трубы. «Поставим тот же дымосос, что был» работает только если тракт не изменился.

Обмуровка, КИПиА и ПНР — отдельные работы. Срок изготовления котла по FAQ завода — ориентир около 30 рабочих дней; монтаж и ПНР к этой цифре не входят. Гарантия стандартно 12 месяцев, может быть расширена по договору — расширенную всем не обещают.

Когда паровой котёл можно перевести в водогрейный режим

Паровой котёл можно перевести в водогрейный режим по готовому проекту, но это не замена водогрейному котлу, подобранному с нуля. Перевод закрывает ситуацию, когда пар больше не нужен, а контур отопления остаётся. Он не экономит проект, если с первого дня нужна только горячая вода.

Ограничения перевода. Температурный график сети, расход воды, гидравлическое сопротивление, схема циркуляции — другие, чем у парового режима. Сепарация пара больше не работает как задумано; нужны другие защиты и другая автоматика. Не каждый котёл серии «переводится легко»: решение даёт проект, а не таблица в статье.

Если задача изначально водогрейная — отопление, ГВС, теплосеть 95 или 150 °C — смотрят водогрейные линейки, а не «пар с запасом, потом переведём». Алгоритм водогрейного подбора — в статье как подобрать водогрейный котёл для промышленной котельной. Смешивать требования пара и воды в одном ТЗ опасно для экономики: переплатите за ненужный контур.

Когда перевод уместен: производство свернуло паровую технологию, здание котельной и фундамент уже есть, менять каркас нецелесообразно. Когда не уместен: новое строительство, другая мощность, другой график, нет проекта перевода.

Чек-лист ТЗ на поставку парового котла

ТЗ на паровой котёл собирают как список исходных данных и ограничений, а не как фразу «нужен ДЕ-10». Ниже — минимум, без которого сравнение предложений врёт.

Что зафиксировать до запроса:

1. Карта потребителей пара: точка, кг/ч или т/ч, одновременность, насыщенный или перегретый.
2. Давление и температура на коллекторе и у дальнего потребителя.
3. Температура и качество питательной воды; есть ли ХВО и деаэратор.
4. Вид топлива сейчас и горизонт 5-10 лет; нельзя писать «газ или уголь, как получится» без топочной схемы.
5. Режим: часы работы, пик, резерв N+1, стационар или БМК.
6. Площадка: проёмы, фундамент, труба, электролимиты, подъезд блока.
7. Комплект котельной отдельно от котла: экономайзер, ТДМ, ХВО, обмуровка, КИПиА, ПНР.
8. Документация: паспорт, руководство, сертификаты по ГОСТ — без выдуманных номеров в статье.
9. Срок: изготовление котла ориентир около 30 рабочих дней; монтаж — по графику проекта.
10. Критерий приёмки: параметры пара на режиме, а не «котёл приехал».

Типичные ошибки, из-за которых ТЗ приходится переписывать:

• Выбрали марку по соседнему заводу, не посчитав свою нагрузку.
• Заложили запас 50-100% в один агрегат вместо резервного котла.
• Смешали газ и уголь в одной топке «на всякий случай».
• Забыли экономайзер и ХВО, потом некуда ставить.
• Попросили пар, хотя нужна вода 95 °C.
• Сравнили цены без комплекта: один котёл «голый», другой — с ТДМ и автоматикой.

Цены «от» с карточек сайта в статью как прайс не переносят: актуальную стоимость считают по ТЗ. Ориентир на витрине и договорная поставка — разные вещи.

Частые вопросы

С какой паропроизводительности начинать выбор промышленного парового котла?

С фактической нагрузки потребителей в т/ч, а не с круглой модели. Нижняя граница линейки завода — 1 т/ч (Е-1,0-0,9). Дальше шаг серий: ДКВр от 2,5 т/ч, ДЕ от 4 т/ч, КЕ от 2,5 т/ч. Если пик 0,7 т/ч, не закладывают ДЕ-4 «на вырост» без схемы, куда денется лишний пар.

Можно ли один паровой котёл использовать и на угле, и на газе?

Нет, не поочерёдно на одной топке без смены топочной схемы. Газомазутное и твёрдотопливное исполнения — разные поставки. ДКВр допускает перевод между видами топлива как серия, но это проект замены топки, а не тумблер на щите.

Чем ДЕ отличается от ДКВр при одинаковых т/ч?

Топливом и компоновкой. ДЕ — газ и жидкое, фиксированные ступени 4-25 т/ч. ДКВр — 2,5-20 т/ч и линейка топлив, включая уголь и отходы, плюс более высокий потолок по перегреву на серии. При равных тоннах в час это не взаимозаменяемые паспорта.

Нужен ли экономайзер сразу или его ставят потом?

Лучше закладывать сразу в газоход и фундамент. Поставить «потом» можно, если в проекте оставлены место, опоры и сопротивление тракта. Если место не оставлено, «потом» превращается в переделку трубы и каркаса.

Сколько занимает изготовление парового котла?

Средний срок изготовления котла по FAQ завода — около 30 рабочих дней. Монтаж, обмуровка и ПНР в эту цифру не входят и считаются по проекту площадки. Срок поставки блока и срок запуска котельной — разные графики.

Выбор парового котла для промышленной котельной сводится к четырём цифрам в ТЗ: т/ч, давление, температура пара, топливо. По ним выбирают серию Е, ДЕ, ДКВр или КЕ, затем комплект котельной: ХВО, экономайзер, тягодутье. Марка без этой сетки — лотерея. В паспорт перед договором переносят строки выбранной модели, а не «среднее по серии».
