Котёл ДЕ-10-14: технические характеристики, вес, объём

ДЕ-10-14ГМО — это газомазутный паровой котёл серии ДЕ, который выдаёт 10 т/ч пара при 1,3 МПа и 194 °C для промышленной котельной, чтобы закрыть среднюю ступень линейки без перехода на 25 т/ч. Паспортная строка: КПД 93,24% на газе и 91,3% на мазуте, расход газа 710 м3/ч, мазута 671 кг/ч, габарит 6530×3980×5050 мм, масса 17681 кг. Рядом в той же «десятке» стоят ДЕ-10-14-255ГМО (255 °C, 18581 кг, газ 742 м3/ч) и ДЕ-10-24ГМО (2,3 МПа, 221 °C, 20254 кг).

Водяной объём в открытой таблице ДЕ завода БийскКотлоСтрой в Бийске не опубликован — его не считают по массам труб и не подставляют «как у соседней модели». Ниже — паспорт 14ГМО, то, что есть по 255 и 24, массы узлов трубной системы ДЕ 10-14 и одна строка контраста с ДКВр-10-13ГМ. Поставки идут по РФ и СНГ; перед договором цифры сверяют с паспортом выбранного исполнения. Материал не заменяет проект котельной и нормы на сосуды под давлением.

Содержание

1. Расшифровка ДЕ-10-14ГМО
2. Паспортные параметры и расход топлива
3. Исполнения 255 и 24
4. Вес, габариты, массы трубной системы
5. Сравнение одной строкой с ДКВр-10-13ГМ
6. Документация блока
7. Частые вопросы

Расшифровка ДЕ-10-14ГМО

ДЕ-10-14ГМО читается по узлам марки: ДЕ — серия газомазутных водотрубных паровых котлов, 10 — паропроизводительность 10 т/ч, 14 — индекс давления, которому в таблице соответствует 1,3 МПа, ГМО — газ и мазут с обшивкой. Цифра 14 в марке — не «ровно 1,4 МПа»: в паспортной строке стоит 1,3 МПа. Если в переписке написано просто «десятка ДЕ», спецификацию не собирают: без индекса 14, 255 или 24 неясно, какой пар и какая масса блока.

Топливо строки — газ и мазут. Уголь в топку 14ГМО не закладывают: марка не обещает «универсальный котёл на все виды топлива сразу». Схема экранов и сепарации общая для серии — в материале принцип работы парового котла ДЕ. Подбор серии, без пересказа этого паспорта: как выбрать паровой котёл ДЕ.

Паровые котлы завода — от 1 до 25 т/ч. ДЕ-10-14 — средняя ступень линейки, не «маленькая 25-я». Паспорт верхней ступени: котёл ДЕ-25-14 технические характеристики. Цифры 25-й сюда не переносят: другие т/ч, ячейка и кран. Если нагрузка ещё не посчитана, сначала карта потребителей, потом марка.

Паспортные параметры и расход топлива

ДЕ-10-14ГМО по карточке: 10 т/ч (6,63 МВт), 1,3 МПа, 194 °C, КПД 93,24% на газе и 91,3% на мазуте, расход газа 710 м3/ч, мазута 671 кг/ч. 6,63 МВт в скобках — табличный эквивалент этой паропроизводительности, не второй котёл «на 6,63 МВт» и не водогрейный номинал.

КПД 93,24% — только 14ГМО на газе; на мазуте 91,3%. Числа не усредняют до «примерно 93» и не копируют на 255 и 24: КПД этих строк в открытой карточке не выведен. Расход 710 м3/ч — расчётный номинал; факт зависит от горелки и газа. Воздух и дымовые газы в строке 10-14 не опубликованы — пропорционально 710 их не дописывают. 194 °C — насыщение при 1,3 МПа, не «почти 255»: перегрев — индекс 255, давление 2,3 МПа — индекс 24.

Газ 1105 м3/ч и масса 15420 кг при тех же 10 т/ч — это ДКВр-10-13ГМ, не ДЕ. Если в КП на «ДЕ-10-14» стоят 1105 м3/ч или габарит 8850×5830×7100 мм, серия сбита. Такелаж считают по чертежу конкретной 10-й, не по «среднему ДЕ».

Исполнения 255 и 24

Кроме базовой 14ГМО в ТЗ на 10 т/ч держат ДЕ-10-14-255ГМО (перегрев 255 °C) и ДЕ-10-24ГМО (2,3 МПа). Это не та же машина с другим шильдиком: меняются температура или давление и масса. Чего нет в открытой строке, в таблицу не дописывают.

Таблица ниже сопоставляет три исполнения. Полная строка есть у 14ГМО. У 255 подтверждены температура, расход газа и масса. У 24 — давление, температура и масса. Пустые ячейки означают: взять из паспорта поставки, не копировать соседний столбец.

Тип	т/ч (МВт)	P, МПа	t пара, °C	КПД газ/мазут, %	Газ, м3/ч	Мазут, кг/ч	L×B×H, мм	Масса, кг
ДЕ-10-14ГМО	10 (6,63)	1,3	194	93,24 / 91,3	710	671	6530×3980×5050	17681
ДЕ-10-14-255ГМО	10	индекс 14: 1,3	255	сверить паспорт	742	сверить паспорт	сверить паспорт	18581
ДЕ-10-24ГМО	10	2,3	221	сверить паспорт	сверить паспорт	сверить паспорт	сверить паспорт	20254

ДЕ-10 на 2,3 МПа есть: ДЕ-10-24ГМО, 221 °C, 20254 кг — на 2573 кг тяжелее 14ГМО. Габарит 24-й в открытой строке не выведен: 6530×3980×5050 мм на него не копируют. 14-255 тяжелее базы на 900 кг и берёт 742 м3/ч газа вместо 710; КПД и мазут 255-й из карточки не берутся. Насыщенный пар 194 °C при 1,3 МПа — 14ГМО; 255 °C — 14-255; 2,3 МПа — 24ГМО. «Поднимем давление 14-й на площадке» в паспорт не проходит.

Вес, габариты, массы трубной системы

Масса ДЕ-10-14ГМО — 17681 кг, габарит 6530×3980×5050 мм. Для ячейки это 6,53 м длины, 3,98 м ширины и 5,05 м высоты. На проём, фундамент и трал берут эти три числа целиком, а не «котёл 10 т/ч, влезет». Габарит 255 и 24 в открытой строке не подтверждён: для такелажа этих исполнений ждут чертёж поставки.

Водяной объём котла в сборе в таблице ДЕ отсутствует. Его не выводят из тонн металла и не публикуют в м3 «для справки». Вместо объёма воды в открытых данных есть массы узлов трубной системы ДЕ 10-14. Сумма узлов — это ЗИП и металл поверхностей, не масса котла 17681 кг.

Узел трубной системы ДЕ 10-14	Масса, кг
Трубы кипятильные (конвективные)	2430
Трубы экранные	2070
Барабан верхний	1678
Барабан нижний	1654
Трубы опускные, перепускные	120
Камеры (коллектора)	130
Чугунные перегородки	520

Сумма семи узлов: 2430 + 2070 + 1678 + 1654 + 120 + 130 + 520 = 8602 кг — около 8,6 т металла, не 17,7 т блока. Обшивка, каркас, горелка, арматура и площадки в сумму не входят. Барабаны 1678 и 1654 кг не сливают в «один барабан 3,3 т». Для ЗИП берут чертёж пучка 10-й: перегородки 520 кг не подменяют «перегородкой ДЕ вообще».

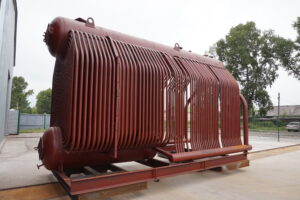

Сравнение одной строкой с ДКВр-10-13ГМ

При одинаковых 10 т/ч и 1,3 МПа ДЕ-10-14ГМО и ДКВр-10-13ГМ — разные машины: у ДЕ 17681 кг, 6530×3980×5050 мм и газ 710 м3/ч; у газомазутного ДКВр — 15420 кг, 8850×5830×7100 мм и газ 1105 м3/ч. ДЕ короче и ниже, расход газа меньше, масса блока выше. Ячейка 8,85×5,83×7,10 м — не «запас» под ДЕ 6,53×3,98×5,05 м. ДЕ-10-14ГМО остаётся на газе и мазуте; «универсальный котёл на все топлива сразу» эта строка не обещает.

Разбор серий — в статье ДКВр или ДЕ. Паспорт «десятки» ДКВр: котёл ДКВр-10-13 технические характеристики. Если в строке ДЕ стоят 1105 м3/ч или 15420 кг, серия сбита.

Документация блока

В паспорте поставки ДЕ-10-14 сверяют марку целиком, а не «десятку ДЕ»: 10 т/ч, индекс 14ГМО / 14-255 / 24, давление 1,3 или 2,3 МПа, температуру 194 / 255 / 221 °C, массу 17681 / 18581 / 20254 кг. Для 14ГМО дополнительно — КПД 93,24/91,3, газ 710 м3/ч, мазут 671 кг/ч, габарит 6530×3980×5050 мм. Водяной объём берут только из паспорта поставки. Трубные массы 2430 / 2070 / 1678 / 1654 / 120 / 130 / 520 кг прикладывают, если система или ЗИП едут отдельно.

Что закладывать в ТЗ на 10-ю:

1. Индекс: 14ГМО, 14-255ГМО или 24ГМО — одна строка, не «14, но если что 24».
2. Пар: 10 т/ч, 194 °C или 255 °C; давление 1,3 МПа (14) или 2,3 МПа (24).
3. Топливо: газ и/или мазут; уголь в марку не писать.
4. Масса 17681 / 18581 / 20254 кг; габарит 14ГМО 6530×3980×5050 мм, для 255 и 24 — по чертежу поставки.
5. Расход газа 710 м3/ч у 14ГМО, 742 у 14-255; у 24-й 710 «по аналогии» не ставят.
6. Комплект блока (горелка, КИП, площадки) отдельно от экономайзера, ТДМ, ХВО и ПНР.
7. Водяной объём — пустое поле до паспорта, не 8,6 т труб в м3.

Ошибки, из-за которых ТЗ приходится переписывать:

• Смешали ДЕ-10-14 и ДЕ-25-14: одинаковый индекс 14, разные т/ч, масса и ячейка. Цифры 25-й в этот паспорт не входят.
• Подставили расход и габарит ДКВр-10-13ГМ (1105 м3/ч, 8850×5830×7100 мм, 15420 кг) в строку ДЕ.
• Взяли массу трубной системы 8602 кг как массу котла.
• Выдумали водяной объём, чтобы «заполнить опросный лист».
• Скопировали КПД 93,24/91,3 на 255 и 24 без паспорта этих строк.
• Считали 14-ю и 24-ю взаимозаменяемыми по массе: 17681 кг и 20254 кг — разный такелаж.

На приёмке сверяют шильдик: 10 т/ч, 1,3 или 2,3 МПа, индекс ГМО. Путаница с ДЕ-25-14 ломает кран и проём. Производство — в Бийске, Алтайский край; отгрузка — по РФ и СНГ. Монтаж и ПНР к паспорту модели не приписывают. Цены «от» с витрины в статью не переносят.

В заявку без соседних моделей: ДЕ-10-14ГМО — 10 т/ч, 1,3 МПа, 194 °C, КПД 93,24/91,3, газ 710 м3/ч, мазут 671 кг/ч, 17681 кг, 6530×3980×5050 мм. На 2,3 МПа — 10-24ГМО, 221 °C, 20254 кг. На 255 °C — 10-14-255ГМО, 18581 кг, газ 742 м3/ч. Водяной объём с сайта не берётся. Строку сверяют с паспортом поставки, расхождения не усредняют.

Частые вопросы

Сколько весит ДЕ-10-14?

ДЕ-10-14ГМО весит 17681 кг. Перегретый ДЕ-10-14-255ГМО — 18581 кг. ДЕ-10-24ГМО на 2,3 МПа — 20254 кг. Сумма узлов трубной системы 8602 кг — это не масса котла: её не ставят в заявку вместо 17681 кг.

Какой КПД у ДЕ-10-14ГМО?

КПД ДЕ-10-14ГМО — 93,24% на газе и 91,3% на мазуте. Это паспорт только базовой 14ГМО. Для 14-255 и 24 в открытой карточке КПД нет: 93,24/91,3 на них не копируют, берут паспорт выбранного исполнения.

Какие габариты у котла?

Габарит ДЕ-10-14ГМО — 6530×3980×5050 мм. Это длина 6,53 м, ширина 3,98 м, высота 5,05 м. Для 14-255 и 24 габарит в собранных строках не подтверждён: в ячейку не подставляют 6530×3980×5050 «по умолчанию», пока нет чертежа поставки.

Есть ли ДЕ-10 на 2,3 МПа?

Да, ДЕ-10 на 2,3 МПа есть: это ДЕ-10-24ГМО, температура пара 221 °C, масса 20254 кг. Базовую 14ГМО «дотягивать» до 2,3 МПа бумагой нельзя. Расход топлива и габарит 24-й в этот паспорт не дописаны.

Чем ДЕ-10-14 отличается от ДЕ-25-14 кроме т/ч?

Кроме 10 т/ч против 25 т/ч это разные паспорта: другая масса блока, другая длина ячейки, другой расход газа и другая трубная система. В этот текст цифры 25-й не переносят, чтобы не склеить две машины. Сравнение строк 25-й — в отдельной статье кластера, не «пропорцией от десятки».

Какой водяной объём у ДЕ-10-14?

Водяной объём ДЕ-10-14 в открытой таблице карточки не опубликован. Его берут из паспорта конкретной поставки. Суммировать массы труб (2430, 2070, 1678 кг и далее) и переводить тонны в м3 нельзя: это металл узлов, не объём воды.
