Котёл ДЕ-25-14: технические характеристики, вес, объём

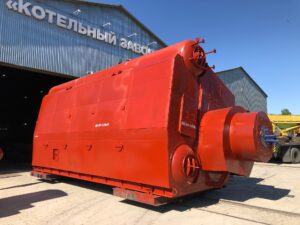

Котёл ДЕ-25-14 — это газомазутный двухбарабанный паровой котёл серии ДЕ, который выдаёт 25 т/ч пара при 1,3 МПа и 194 °C для промышленной котельной, чтобы закрыть верхнюю ступень парового ряда завода по производительности. Базовая строка ДЕ-25-14ГМО: тепловая мощность в таблице 16,58 МВт, КПД 93,9% на газе и 91,7% на мазуте, расход газа 1762 м3/ч, мазута 1670 кг/ч. Масса 27843 кг, габарит 10195×5210×6095 мм — около 10,2×5,2×6,1 м.

Водяной объём в открытой таблице серии ДЕ не опубликован: в м3 его не считают по массам труб и не подставляют из чужой модели. Ниже — паспорт 14ГМО и соседние исполнения 225, 24 и 380 по карточке завода БийскКотлоСтрой в Бийске, плюс массы барабанов и труб со страницы трубной системы, где строки расходятся. Поставки идут по РФ и СНГ. Материал не заменяет проект котельной и нормы на сосуды под давлением: перед договором цифру сверяют с паспортом выбранного исполнения.

Содержание

1. Расшифровка ДЕ-25-14ГМО
2. Базовая строка паспорта: т/ч, P, t, КПД, расход
3. Соседние исполнения 225, 24, 380
4. Вес и габариты
5. Трубная система: массы барабанов и труб
6. Комплект блока и документация
7. Частые вопросы

Расшифровка ДЕ-25-14ГМО

ДЕ-25-14ГМО читается по узлам марки: ДЕ — серия, 25 — паропроизводительность 25 т/ч, 14 — индекс давления, которому в таблице соответствует 1,3 МПа, ГМО — газ и мазут с обшивкой. Индекс 14 не пересчитывают в «ровно 1,4 МПа»: рабочая строка этой статьи — 1,3 МПа и 194 °C. Барабаны серии ДЕ имеют внутренний диаметр 1000 мм; это общее для линейки, массы барабанов у 25-й — отдельные строки.

Топливо марки — газ и жидкое (мазут). Уголь в топку ДЕ-25-14ГМО не закладывают: «универсальный котёл на все виды топлива сразу» эта строка не закрывает.

25 т/ч — потолок парового ряда завода (линейка от 1 до 25 т/ч). Соседний паспорт средней ступени — котёл ДЕ-10-14 технические характеристики. Туда не переносят 27843 кг, 1762 м3/ч и длину 10195 мм. Циркуляция серии — в разборе принципа работы парового котла ДЕ. Выбор серии, без пересказа этого паспорта, — в материале как выбрать паровой котёл ДЕ.

«ДЕ-25» без индекса давления и температуры — не паспорт. 14ГМО — 1,3 МПа, 194 °C, 27843 кг, 1762 м3/ч. 14-225ГМО — 225 °C и 27400 кг. 24ГМО — 2,3 МПа, 221 °C, 30836 кг. 24-380ГМО — 380 °C, 32756 кг, газ 2126 м3/ч. Без этих четырёх чисел спецификацию не собирают: легко приехать с насыщенным 14-м под обвязку, которую считали на 24 или на 380.

Базовая строка паспорта: т/ч, P, t, КПД, расход

ДЕ-25-14ГМО в карточке: 25,0 т/ч (16,58 МВт), рабочее давление 1,3 МПа, температура пара 194 °C, КПД 93,9/91,7% (газ/мазут), расход газа 1762 м3/ч, мазута 1670 кг/ч. 16,58 МВт в скобках — табличный эквивалент данной паропроизводительности, не второй котёл «на 16 МВт» и не водогрейный номинал.

КПД 93,9% на газе — паспорт именно 14ГМО: его не округляют до «около 94» и не переносят на перегретые строки без паспорта поставки. Расход 1762 м3/ч — расчётный номинал 25 т/ч. Расходов воздуха и дыма в открытой строке нет — их не выдумывают.

Температура 194 °C — насыщение при 1,3 МПа. Если по технологии нужен перегрев, смотрят индекс 225 или 380 в марке, а не «добавляют змеевик на словах». Давление 1,3 МПа не «усиливают до 2,3» сменой шильдика: для 2,3 МПа есть отдельная строка ДЕ-25-24ГМО. Численно для базовой строки остаются 25,0 т/ч, 16,58 МВт, 1762 м3/ч, 1670 кг/ч, 27843 кг.

Соседние исполнения 225, 24, 380

Соседние исполнения ДЕ-25 отличаются давлением и температурой пара. В открытой карточке для них подтверждены не все ячейки 14ГМО: недостающие КПД, габарит, расход мазута и МВт не дописывают. Пустые ячейки — не «как у 14ГМО».

Тип	т/ч (МВт)	P, МПа	t пара, °C	КПД газ/мазут, %	Газ, м3/ч	Мазут, кг/ч	L×B×H, мм	Масса, кг
ДЕ-25-14ГМО	25,0 (16,58)	1,3	194	93,9/91,7	1762	1670	10195×5210×6095	27843
ДЕ-25-14-225ГМО	25,0 (сверить МВт)	1,3 по индексу 14	225	сверить паспорт	сверить паспорт	сверить паспорт	сверить паспорт	27400
ДЕ-25-24ГМО	25,0 (сверить МВт)	2,3	221	сверить паспорт	сверить паспорт	сверить паспорт	сверить паспорт	30836
ДЕ-25-24-380ГМО	25,0 (сверить МВт)	2,3 по индексу 24	380	сверить паспорт	2126	сверить паспорт	сверить паспорт	32756

ДЕ-25-14 и ДЕ-25-24 при одинаковых 25 т/ч отличаются давлением (1,3 против 2,3 МПа), температурой насыщения (194 против 221 °C) и массой (27843 против 30836 кг). Разница 2993 кг — другой кран и другая нагрузка на фундамент, даже если оба котла называют «двадцать пятой». Габарит 10195×5210×6095 мм подтверждён для 14ГМО; на 24 и 380 его не копируют без паспорта поставки.

Перегретый 14-225ГМО в таблице легче базовой 14ГМО: 27400 кг против 27843 кг. Цифру не «исправляют» до 27843 и не объявляют перегретый более лёгким без сверки комплектации. Расход газа и КПД 225-й в карточке, с которой собран этот материал, не выведены.

Перегретый 24-380ГМО — самая тяжёлая из четырёх строк: 32756 кг и газ 2126 м3/ч. Это не 1762 м3/ч базовой 14ГМО: подставлять 1762 в газопровод для 380 °C нельзя. 14ГМО берут на насыщенный пар 1,3 МПа и 194 °C; 14-225 — при тех же 1,3 МПа, но 225 °C; 24ГМО — на 2,3 МПа и 221 °C; 24-380 — на перегрев 380 °C. Смешивать «14 в марке, а в обвязке как 24» нельзя: клапаны и испытания считаются по выбранному давлению.

Вес и габариты

Масса ДЕ-25-14ГМО — 27843 кг. Габарит 10195×5210×6095 мм. Длина уже больше 10 м, ширина 5,21 м, высота около 6,1 м. Эти три числа задают проём, трал, поворот в зале и грузоподъёмность крана. «Около 30 тонн» для такелажа недостаточно: для 14ГМО пишут 27843 кг, для 24ГМО — 30836 кг, для 24-380ГМО — 32756 кг, для 14-225ГМО — 27400 кг.

27843 кг — масса котла в строке таблицы, не сумма барабанов. Барабаны 2528 и 2300 кг (или вариант 3702 и 3656 кг) — узлы трубной системы. Каркас, обшивка, изоляция, горелка и гарнитура в эти килограммы барабанов не входят. Для транспорта уточняют по спецификации, что именно входит в 27843 кг.

Нагрузка на фундамент считается от паспортной массы плюс вода контура. Водяной объём берут из паспорта поставки: открытая таблица ДЕ его не даёт. Пересчёт «кг труб в м3» даёт не объём котла, а ошибку в ХВО и фундаменте.

Габарит 10,2×5,2×6,1 м нельзя подменять размерами меньшей ступени ДЕ. Ошибка «длина как у соседней модели, только тяжелее» ломает занос: 10195 мм и 5210 мм считают отдельно, высота 6095 мм критична для кровли и крана. Производство блока — в Бийске, Алтайский край; маршрут по РФ и СНГ планируют под эти размеры. Ячейку другой ступени под 25-ю не «вдвигают по месту»: нужны свой чертёж болтов и свой кран.

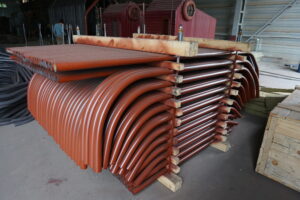

Трубная система: массы барабанов и труб

Водяной объём ДЕ-25 в открытой таблице серии не выведен — его не заменяют массами трубной системы. На странице трубных систем для ДЕ 25-14 стоят расходящиеся строки. «Красивую» не выбираем; для заказа ЗИП берут чертёж конкретной машины.

Что подтверждено для ДЕ 25-14:

• трубы кипятильные (конвективные) — 4300 кг;
• трубы экранные — 4350 кг, есть строка 3300 кг, сверить по чертежу;
• барабаны — 2528 и 2300 кг, есть вариант 3702 и 3656 кг, сверить по чертежу;
• внутренний диаметр барабанов — 1000 мм, общее для серии ДЕ.

Какой барабан верхний, какой нижний, в исходной таблице не разведены: для ЗИП это пишут после сверки чертежа. Усреднять экраны «как 3800» и барабаны «как 3100» нельзя. Разброс экранов 1050 кг: фраза «трубная система ДЕ-25» без номера строки недостаточна.

Сумма даже «тяжёлого» набора (4300 + 4350 + 3702 + 3656) — не 27843 кг котла. ЗИП 25-й не подменяют узлами меньшей ступени ДЕ: диаметр барабанов 1000 мм общий, килограммы другие. Массы труб в м3 не переводят; поле «водяной объём» в опросном листе оставляют пустым, пока не пришёл паспорт поставки.

Комплект блока и документация

В паспорте поставки сверяют индекс (14ГМО, 14-225, 24, 24-380), 25,0 т/ч, давление и температуру строки, массу 27843 / 27400 / 30836 / 32756 кг, габарит 10195×5210×6095 мм у 14ГМО (остальные — после сверки). Водяной объём — из паспорта, не из статьи. Трубные массы прикладывают с номером расходящейся строки.

Состав блока (горелка, КИП, арматура, площадки, пароперегреватель) в открытой карточке попозиционно не разобран — в ТЗ его перечисляют отдельно. Пароперегреватель обязателен при индексах 225 и 380; массу внутри 27400-32756 кг сверяют спецификацией, а не вычитанием «базовых 27843».

Что заложить в ТЗ, чтобы не спутать исполнения:

1. Индекс: 14ГМО, 14-225ГМО, 24ГМО или 24-380ГМО — не «ДЕ-25».
2. 25,0 т/ч; для 14ГМО рядом 16,58 МВт как табличный эквивалент, не водогрейный номинал.
3. Давление 1,3 или 2,3 МПа и температура 194 / 225 / 221 / 380 °C выбранной строки.
4. Топливо: газ и/или мазут. Уголь в эту марку не писать.
5. Расход: для 14ГМО — газ 1762 м3/ч и мазут 1670 кг/ч; для 24-380 — газ 2126 м3/ч; для 225 и 24ГМО — из паспорта, не копия 1762.
6. Масса выбранной строки: 27843, 27400, 30836 или 32756 кг.
7. Габарит 10195×5210×6095 мм — для 14ГМО; для 225 / 24 / 380 — «сверить паспорт».
8. Водяной объём — пусто, пока нет паспорта поставки.
9. Трубная система: кипятильные 4300 кг; экраны 4350 или 3300; барабаны 2528/2300 или 3702/3656 — с номером чертежа.
10. Проём под длину более 10 м, кран под выбранную массу, ХВО и тягодутье — состав котельной, не «в котле по умолчанию».

Типичные ошибки: цифры меньшей ступени ДЕ в теме «ДЕ-25-14»; обвязка на 2,3 МПа при строке 1,3 МПа; газ 1762 м3/ч вместо 2126 у 380-й; выдуманный водяной объём; усреднённые экраны 4350/3300 и барабаны двух вариантов; масса котла как сумма барабанов; уголь в газомазутную 25-ю; такелаж «около 30 т» без строки 27843 / 30836 / 32756.

Средний срок изготовления котла — ориентир около 30 рабочих дней с завода в Бийске, без монтажа и ПНР. Стандартная гарантия — 12 месяцев, расширение только по договору. Регламент обходов серии — в материале эксплуатация и обслуживание паровых котлов ДЕ, пусконаладка — в особенностях ПНР паровых котлов ДЕ. Перевод парового котла в водогрейный режим — отдельный проект, этот паспорт его не заменяет.

Для ТЗ фиксируют выбранную строку целиком. ДЕ-25-14ГМО — 25 т/ч, 1,3 МПа, 194 °C, КПД 93,9/91,7, газ 1762 м3/ч, мазут 1670 кг/ч, 27843 кг, 10195×5210×6095 мм. На 2,3 МПа берут 24ГМО массой 30836 кг. На 380 °C — 24-380ГМО, 32756 кг и газ 2126 м3/ч. Водяной объём с сайта не берётся. Цифры меньшей ступени ДЕ не подставляют. Перед договором строку сверяют с паспортом поставки; расхождения трубной таблицы не усредняют.

Частые вопросы

Частые вопросы по ДЕ-25-14 закрывают массу, 25 т/ч, отличие от исполнения 24, водяной объём и расход газа.

Сколько весит ДЕ-25-14?

ДЕ-25-14ГМО весит 27843 кг. Перегретый 14-225ГМО в таблице — 27400 кг, 24ГМО — 30836 кг, 24-380ГМО — 32756 кг. Массы барабанов 2300-3702 кг — узлы трубной системы, не масса котла.

Какая паропроизводительность у ДЕ-25-14?

Паропроизводительность ДЕ-25-14 — 25,0 т/ч. У базовой 14ГМО в скобках таблицы стоит 16,58 МВт как эквивалент этой паропроизводительности, не второй номинал. Это верхний типоразмер паровых котлов завода по т/ч: линейка закрывает диапазон до 25 т/ч.

Чем ДЕ-25-14 отличается от ДЕ-25-24?

ДЕ-25-14 отличается от ДЕ-25-24 давлением и температурой насыщения: 1,3 МПа и 194 °C против 2,3 МПа и 221 °C, плюс масса 27843 кг против 30836 кг. Обе машины — 25 т/ч. Габарит 10195×5210×6095 мм подтверждён для 14ГМО; на 24-ю его без паспорта не копируют. Расход газа 1762 м3/ч относится к 14ГМО; у 24-380 уже 2126 м3/ч.

Какой водяной объём у ДЕ-25?

Водяной объём ДЕ-25 в открытой таблице серии не опубликован. Его берут из паспорта поставки. Массы кипятильных труб, экранов и барабанов в м3 не пересчитывают и не подставляют из другой модели.

Какой расход газа у ДЕ-25-14ГМО?

Расход газа ДЕ-25-14ГМО — 1762 м3/ч, мазута — 1670 кг/ч. У ДЕ-25-24-380ГМО в карточке указан газ 2126 м3/ч. Для 14-225ГМО и 24ГМО расход в исходной строке этого материала не выведен — его берут из паспорта поставки, не копируя 1762.

Какие габариты у ДЕ-25-14ГМО?

Габариты ДЕ-25-14ГМО — 10195×5210×6095 мм, около 10,2×5,2×6,1 м. Для исполнений 225, 24 и 380 габарит в исходной карточке не выведен: его не копируют с 14ГМО без сверки паспорта.
