Блочно-модульная угольная мини-ТЭЦ 1,0 МВт

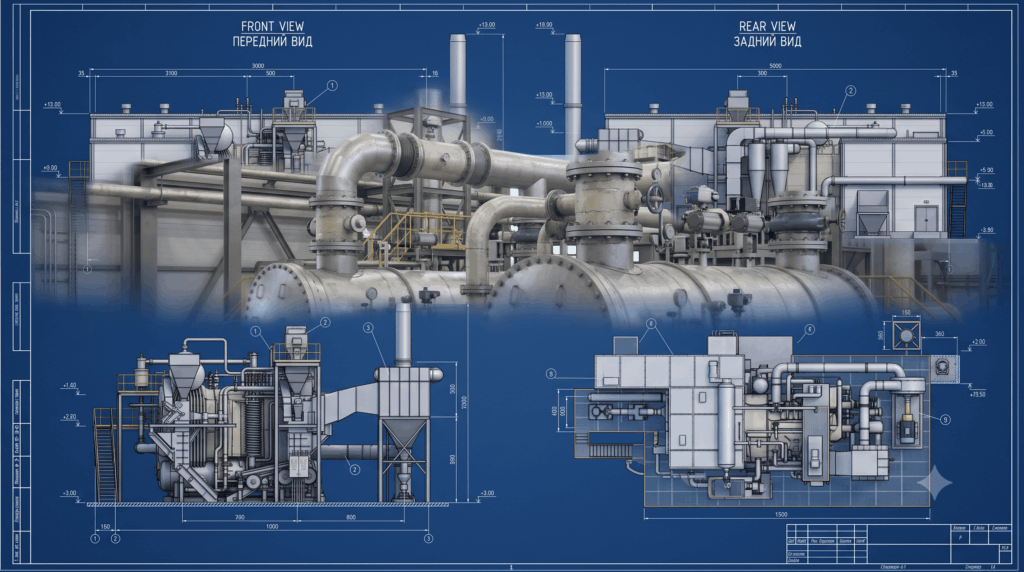

Блочно-модульная угольная мини-ТЭЦ 1,0 МВт — когенерационная станция «под ключ»: 1 000 кВт электричества и ~5,5 МВт (~4,7 Гкал/ч) тепла из одного и того же каменного угля. Пар с двух котлов ДКВр-6,5-13 сначала крутит противодавленческую турбину КТЗ, затем идёт в подогреватели сетевой воды. Суммарный КПД когенерации — более 82%.

Станция собирается из заводских блок-модулей. На площадке остаются фундамент, склад угля, вывоз золы и внешние сети. Срок цикла «под ключ» — 14–18 месяцев с аванса до 72-часового опробования. Цифры ниже — расчётная конфигурация ТКП-ТЭЦ-1000-2026; в договор переносят паспорт выбранной поставки.

Устройство и принцип работы

Когенерация здесь устроена в четыре шага. Это не водогрейная БМК: электричество получается из того же пара, которым потом греют сеть.

1. Подача и сжигание угля. Уголь идёт питателями ПМЗ/ЗП на механизированные топки ТЧЗМ двух котлов ДКВр-6,5-13. В острове два котла: один в ремонте — второй держит пар.
2. Пар высокого давления. Каждый котёл даёт 6,5 т/ч, вместе 13 т/ч. Параметры свежего пара: 1,3 МПа (13 кгс/см²), 250–370 °C (пароперегреватели).

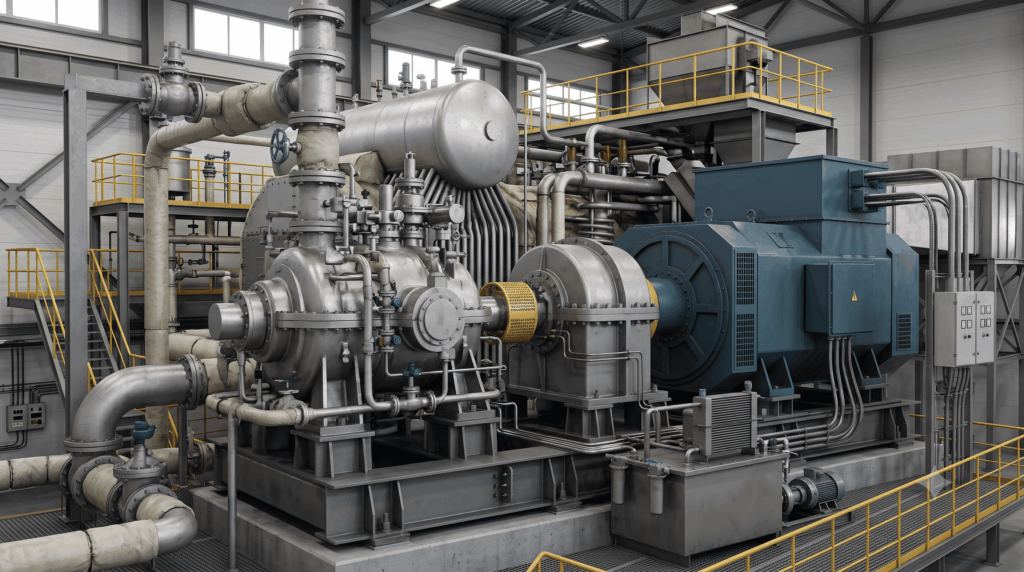

3. Турбина и генератор. Пар вращает противодавленческий турбоагрегат КТЗ 1000 кВт на единой раме: турбина, редуктор, синхронный генератор 0,4/6,3 кВ, замкнутая маслосистема.
4. Тепло и очистка газов. Пар из противодавления 0,12–0,25 МПа идёт на кожухотрубные подогреватели ПСВ (отопление и ГВС, график 95/70 °C) и технологию. Дымовые газы проходят батарейные циклоны БЦ-512 (золоулавливание >92%) и трубу высотой 30 м.

Если турбина на ТО, быстродействующая РОУ 13/1,2 за секунду пускает пар в теплосеть в обход машины: тепло не пропадает.

Технические характеристики

Себестоимость 3,16 руб./кВт·ч и 1 009 руб./Гкал — расчёт модели при угле 4 800 руб./т, тарифе сети 7,20 руб./кВт·ч и тарифе котельной 1 950 руб./Гкал (без НДС). Это не прайс и не гарантия тарифа площадки.

Состав станции

Котельный остров

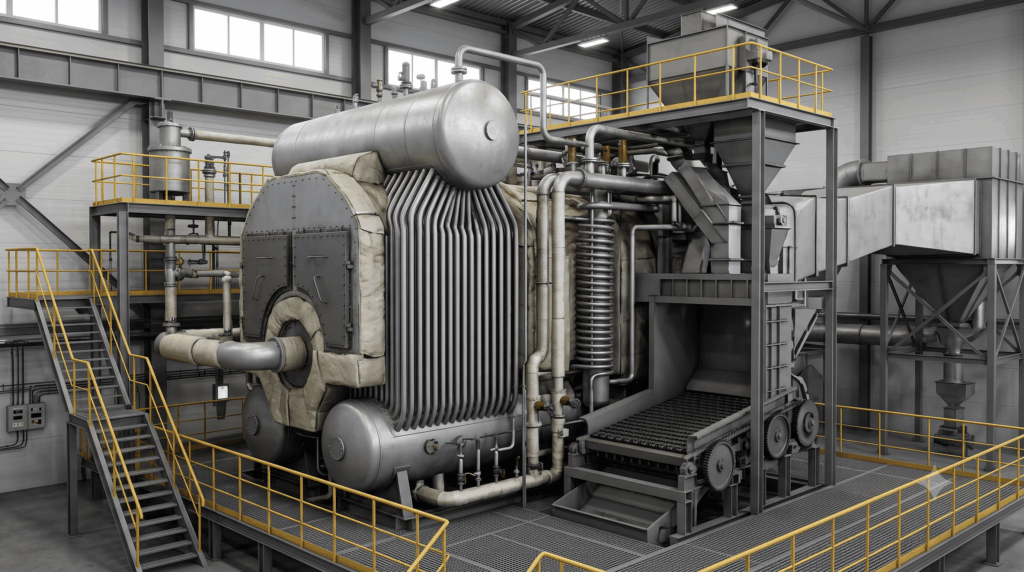

Два двухбарабанных водотрубных котла ДКВр-6,5-13 с пароперегревателями и топками ТЧЗМ. Рядовой и фракционированный каменный и бурый уголь. КПД котлов до 82% с экономайзерами БВЭС / ЭБ. Паспорт серии, без подмены цифрами соседней «десятки», — в карточке паровых котлов ДКВр.

Турбогенераторный модуль

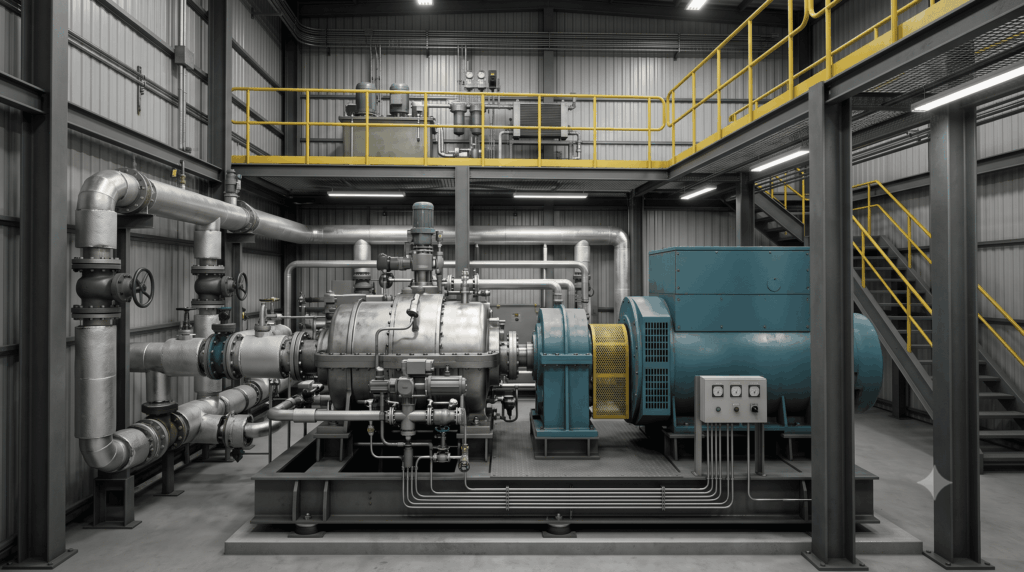

Рамный блок Калужского турбинного завода: противодавленческая турбина 1 000 кВт, планетарный редуктор, генератор 0,4 или 6,3 кВ, маслосистема. Пар из противодавления 0,12–0,25 МПа идёт на технологию и ПСВ. РОУ 13/1,2 держит тепло при останове турбины.

Водоподготовка и теплосеть

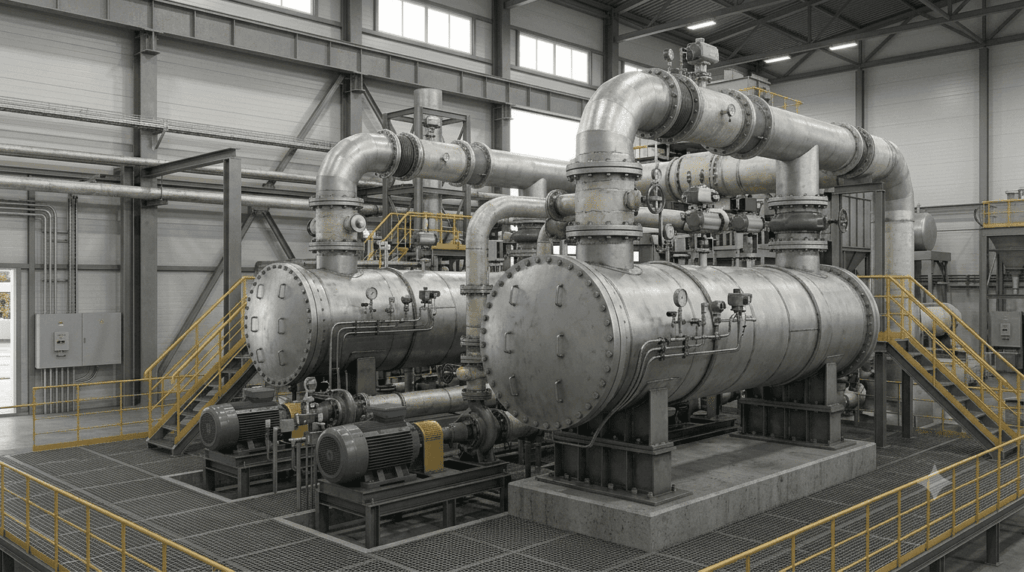

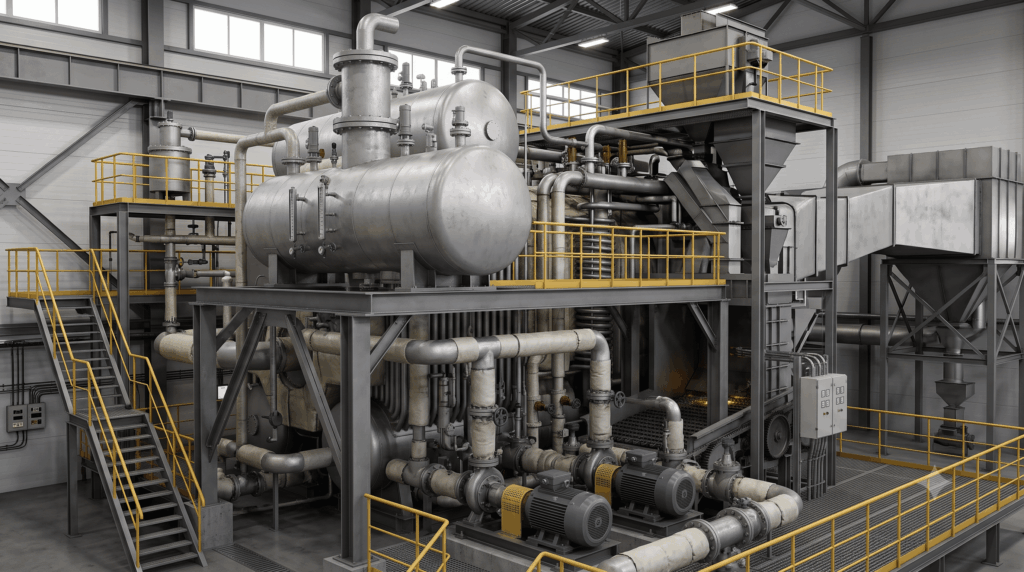

Двухступенчатое Na-катионирование, деаэратор ДА-15 на этажерке, питательные насосы ЦНСГ (1 рабочий + 1 резерв). Сетевая вода греется в двух кожухотрубных ПСВ. Зачем экономайзер в тракте и чем чугун отличается от стали — в статье что такое экономайзер в котельной.

Газоочистка и тягодутье

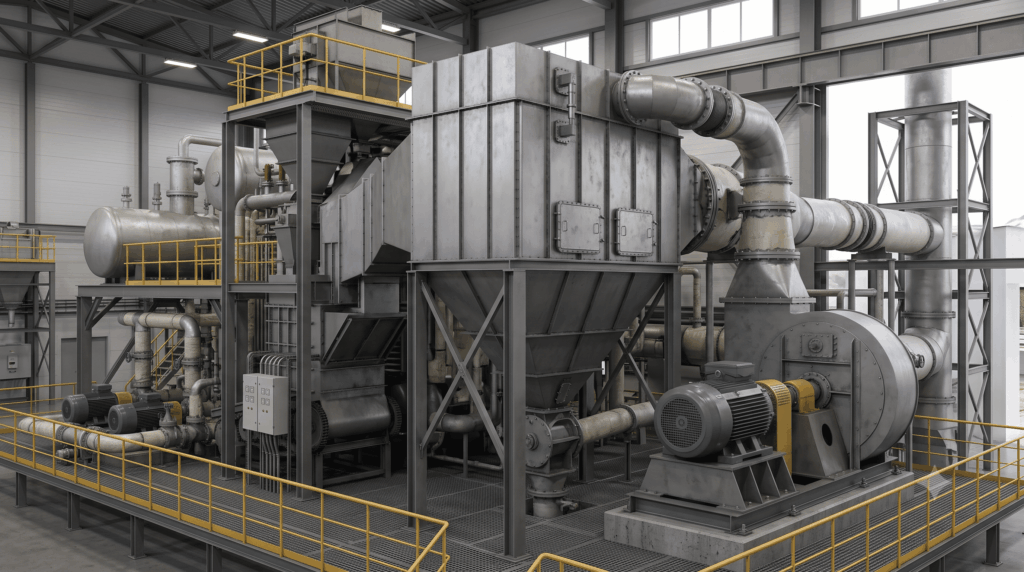

Циклоны БЦ-512 с зольными бункерами, дымососы ДН и вентиляторы ВДН с частотным приводом, самонесущая труба 30 м с мостиком отбора проб.

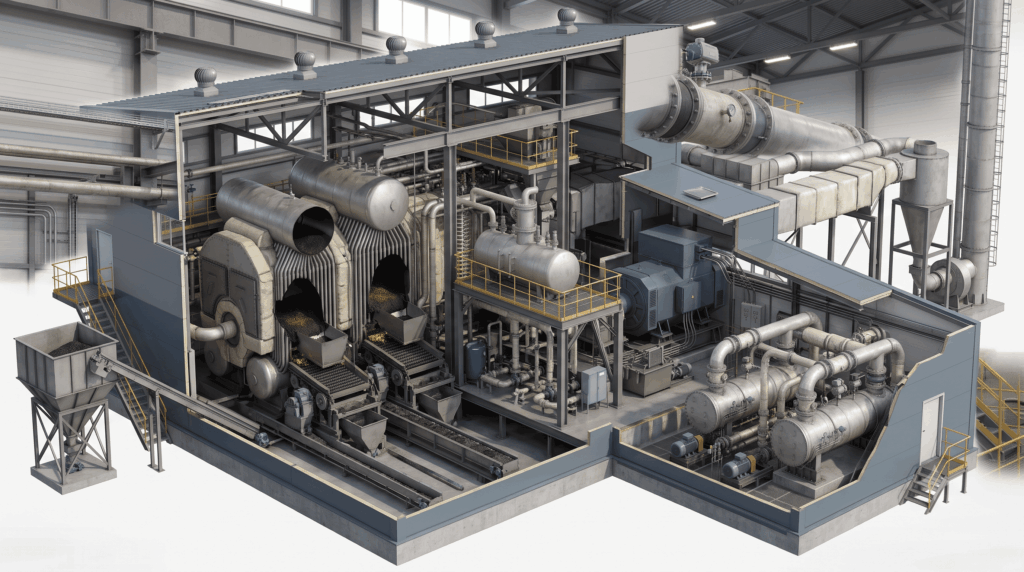

Модули

Транспортабельные блок-модули в сэндвич-панелях (базальт 120 мм, REI 45). Внутри — эстакады, площадки, кабель, вентиляция, освещение, АСУ ТП / SCADA.

Площадка

Склад угля и вывоз золы — зона заказчика. Подрядчик поставляет бункеры, дробилку, конвейер и шлакозолоудаление внутри границы станции.

Преимущества этой конфигурации

• Электричество и тепло из одного топлива: КПД когенерации >82%.
• Два котла ДКВр: ремонт одного не останавливает пар.
• РОУ 13/1,2: тепло при останове турбины.
• Заводские модули: СМР на площадке короче, чем сборка россыпью.
• Отечественная линейка: ДКВр, КТЗ, циклоны БЦ, дымососы ДН.
• Лизинг и региональные льготы — по адресу площадки, не «всем подряд».

Это не замена автоматической угольной БМК: БМК греет воду, эта станция ещё выдаёт 1 МВт в сеть предприятия.

Сроки и этапы

14–18 месяцев с аванса до коммерческой эксплуатации:

1. Месяцы 1–3 — стадия «П», изыскания, экспертиза.
2. Месяцы 3–8 — изготовление котлов, топок ТЧЗМ, турбины КТЗ и вспомогательного оборудования.
3. Месяцы 6–9 — фундамент и внешние сети (заказчик).
4. Месяцы 9–13 — поставка модулей, монтаж котлов, турбины, экономайзеров, циклонов, трубы.
5. Месяцы 12–15 — трубопроводы, кабель, SCADA.
6. Месяцы 15–18 — промывка, щелочение, продувка, ПНР, 72-часовое опробование, ввод.

Оплата по EPC: 30% аванс (ПИР и металл) → 35% после заводских испытаний котлов и турбины → 20% поставка на площадку → 10% готовность к ПНР → 5% после 72 часов и акта ввода.

Ориентир капитальных затрат

Расчётная стоимость этой конфигурации по ТКП и финансовой модели: 311,85 млн руб. без НДС (374,22 млн руб. с НДС 20%). Не оферта: в договор идёт смета конкретной площадки.

Экономика (ориентир модели)

Горизонт 10 лет, КИУМ 92,5%, WACC 9,0%. Год 1: эффект 127,89 млн руб., OPEX 63,22 млн руб., EBITDA 64,67 млн руб.

Модель остаётся с положительным NPV при угле +20% к базовым 4 800 руб./т. Цифры не переносят в другой регион без пересчёта тарифа и логистики угля.

Гарантия и сервис

• Технологическое оборудование: 24 месяца с акта ввода или 30 месяцев с отгрузки.
• Каркас модулей, эстакады и труба 30 м: 10 лет.
• Гарантия параметров: 1 000 кВт эл. и ≥5,5 МВт тепла при расчётном угле.
• Обучение: 10 дней для 14 человек.
• Сервис: мониторинг АСУ ТП, плановые осмотры, выезд в течение 24 часов.

Частые вопросы

Чем эта страница отличается от линейки мини-ТЭС 0,5–20 МВт?

На странице серии — линейка с вихревой топкой и другим тепловым балансом (у позиции 1,0 МВт тепло «до 1,5 МВт»). Здесь — конкретный EPC: два ДКВр-6,5-13 с ТЧЗМ и турбина КТЗ, тепло ~5,5 МВт, пар 1,3 МПа.

Можно ли поставить один котёл вместо двух?

В этой конфигурации два котла заложены как надёжность острова. Один котёл 6,5 т/ч не закрывает 13 т/ч на турбину 1 МВт. Другой типоразмер — отдельный проект.

Что будет с отоплением, если турбину остановят?

Сработает РОУ 13/1,2: пар пойдёт в ПСВ в обход турбины. Электричество в этот момент не вырабатывается, тепло — да.

Какой участок нужен?

1 200–1 500 м²: здание 15×15 м, склад угля на 30–45 суток, золоудаление, пожарный проезд. Склад и вывоз золы — заказчик.

Это публичная цена 311,85 млн?

Нет. Это расчёт ТКП и модели для базовых допущений. Цена договора — смета площадки. В карточке каталога цена — «по запросу».
